采用小型封装，安装面积比以往产品少72%，有助于消费电子和工业设备电源单元的小型化

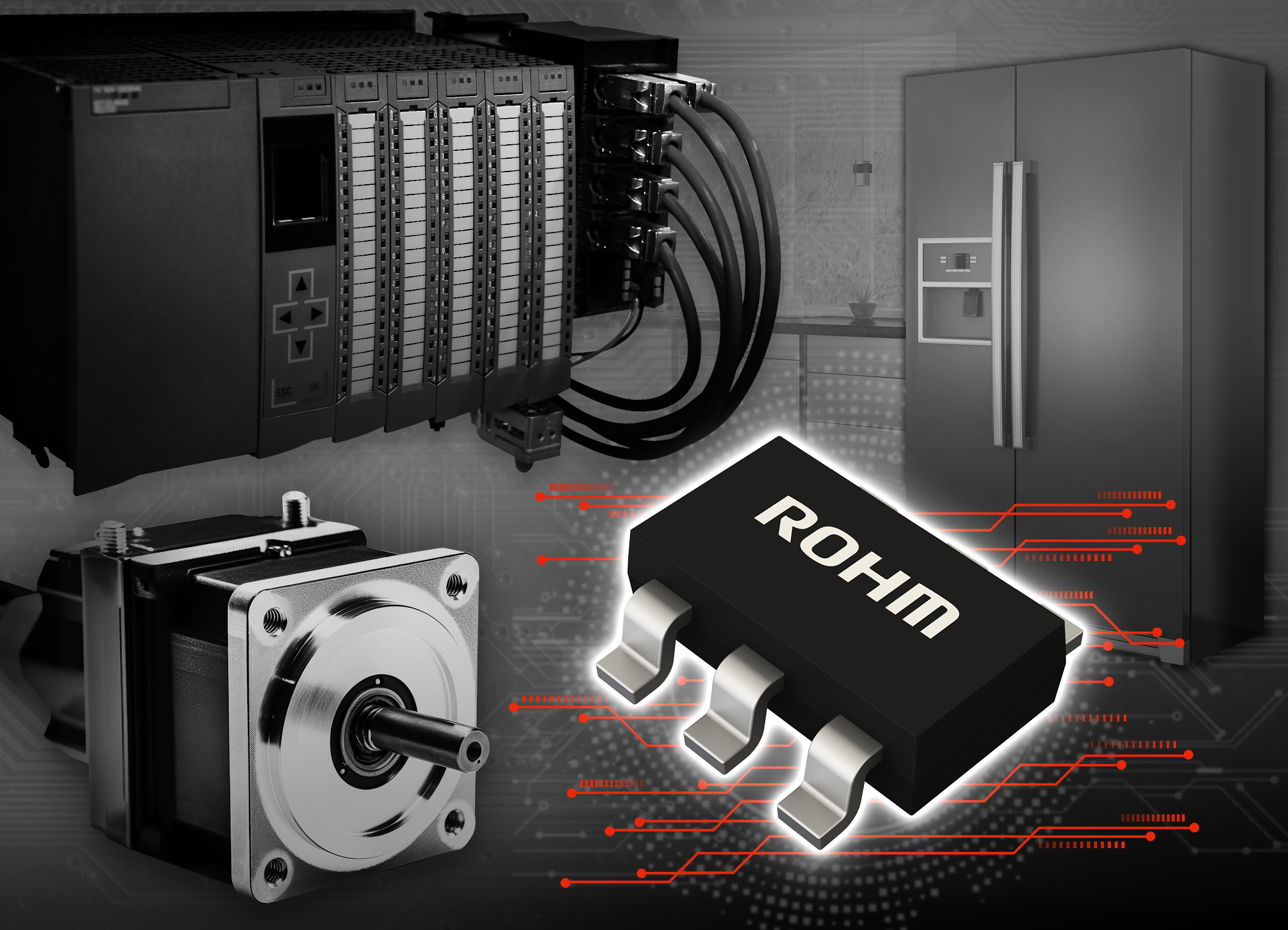

全球知名半导体制造商ROHM(总部位于京都市)面向冰箱、洗衣机、PLC、逆变器等消费电子和工业设备应用，开发出4款小型DC-DC转换器IC“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”。另外，ROHM还计划推出最大输出电流2A、开关频率350kHz的BD9E203FP4-Z，进一步扩大产品阵容。

近年来，在消费电子和工业设备应用领域，随着产品功能的增加，对节省电路板空间的要求越来越严格，小型DC-DC转换器IC的使用率也与日俱增。另外，降低待机功耗已成为亟需解决的一大课题，这就要求DC-DC转换器IC在低功率(轻负载)时实现更高效率。为了满足这些市场需求，ROHM开发出比现有SOP-J8封装产品更小、效率更高的产品。

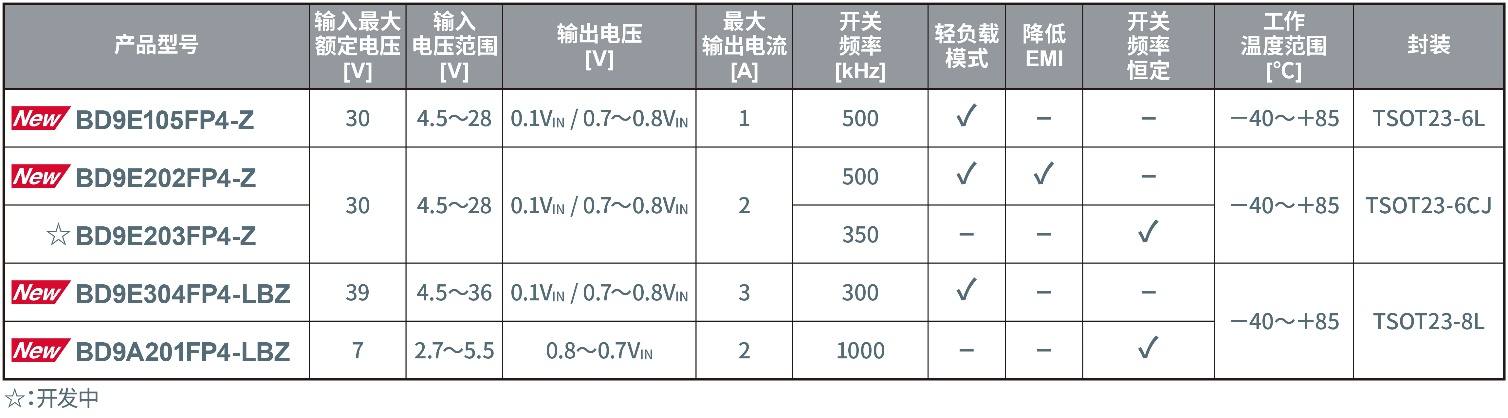

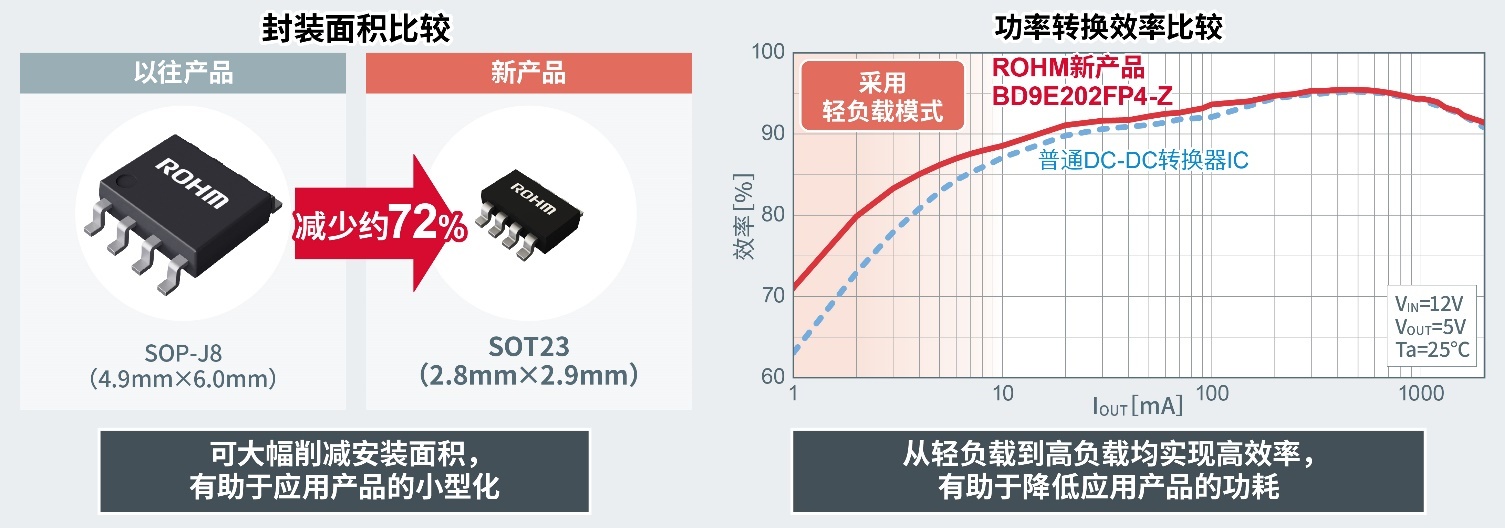

新产品的输出电流为1A～3A，并且全部采用小型SOT23封装尺寸(2.8mm×2.9mm)。与普通的SOP-J8(JEDEC标准：相当于SOIC8)封装(4.9mm×6.0mm)产品相比，新产品安装面积减少约72%，非常有助于电源单元的小型化。此外，通过采用无线结构封装，还降低了导线阻抗(布线的电阻分量)，实现了高效率工作。

不仅如此，“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ”在轻负载模式下采用的是COT控制方式*1，与普通产品相比，轻负载时的效率更高，非常适用于需要降低待机功耗的应用。

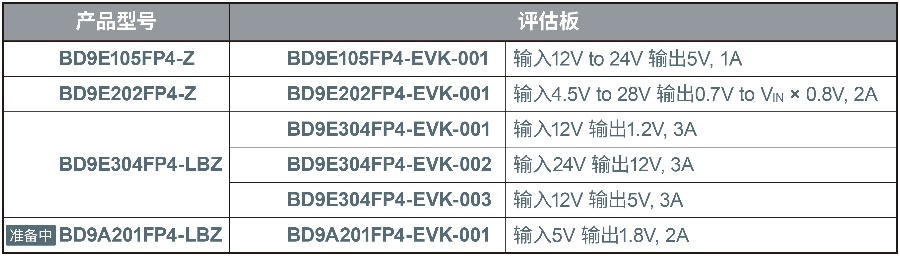

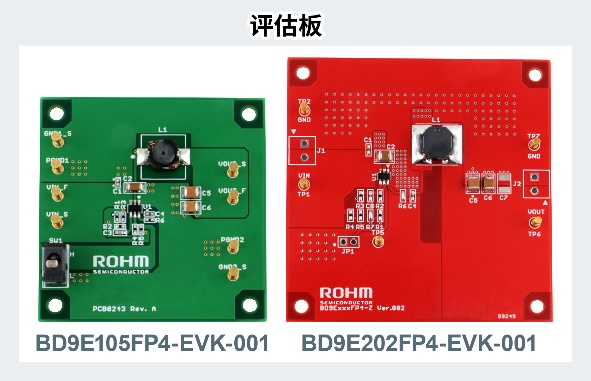

新产品于2024年3月开始量产(样品价格：450日元/个，不含税)。另外，新产品已经开始通过电商进行销售，通过Ameya360电商平台均可购买。为了便于客户快速评估应用产品的设计，ROHM还提供评估板和各种支持工具。

未来，ROHM将继续致力于开发融入模拟设计技术优势的产品，为消费电子和工业设备应用的节能和小型化贡献力量。

<应用示例>

3.3V/5V/12V/24V电源 电路 应用

消费电子：

冰箱、洗衣机、空调等

工业设备：

PLC(Programable Logic Controller)、逆变器、AC伺服等

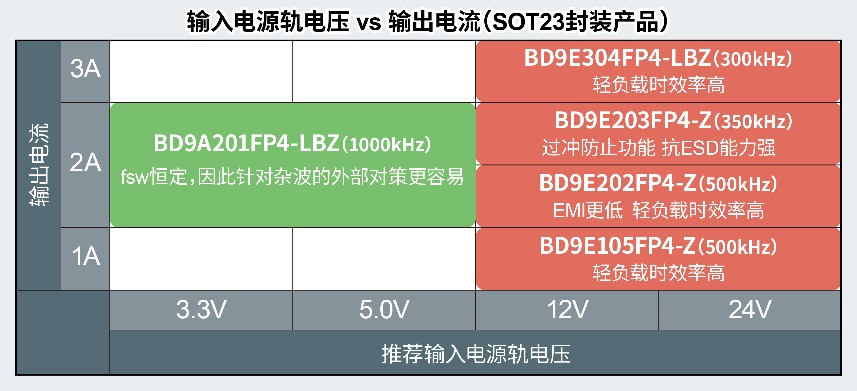

2：杂波　3：过冲防止功能　4：ESD　5：EMI

<电商销售信息>

开始销售时间：2024年3月起逐步发售

电商平台：Ameya360

新产品在其他电商平台也将逐步发售。

销售产品：

<各种支持工具>

Calculation Sheet： 可用于外部常数设计的应用电路计算工具。只要按说明设置值，即可确定满足所需特性的电路参数。

可通过ROHM官网各产品页面中的“设计模型”入口下载。

“BD9E105FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”

 ROHM Solution Simulator ： 可在ROHM官网上运行的免费仿真工具。通过在技术规格书中提供的拓扑中更改外部常数，即可轻松获得电源频率响应性能的优化解决方案。

“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”

需要注册“我的罗姆”账号方可使用。

 其他资源 ： 通过各产品页面，还可以下载可用于电路仿真的SPICE模型以及汇总了对热设计、电路设计及验证有用信息的应用指南。

<术语解说>

1)COT(C onstant O n T ime：恒定导通时间)控制方式

一种使输出电压稳定的反馈电路控制方式。当反馈电压降至基准电压以下时，开关器件导通;当经过恒定导通时间后，开关器件自动关断。这种控制方式在轻负载时也能有效获得稳定输出。

2)杂波(Spurious)

偏离本来所定频率的不必要的电波。

3) 过冲防止功能

当电源IC的输出电流超过预期时，OCP(过电流保护)功能将会停止输出。从该停止状态恢复时，会产生瞬时过冲(输出电压过大)，导致恢复变慢，因此抑制过冲可以加快恢复速度。

4)ESD(E lectro-S tatic D ischarge：静电放电)

当带电物体之间接触时，会产生静电(浪涌)。这种静电(浪涌)会导致电路和设备发生误动作或损坏。

5)EMI(E lectrom agnetic I nterference：电磁干扰)

EMI是用来衡量对象产品的运行产生多少噪声、是否给外围IC和系统带来问题的指标。“EMI特性好”意味着产生的噪声很少。
